Rádiofrekvenčná technológia ochrany tovaru RF 8,2 MHz

Výhody a nevýhody rádiofrekvenčnej technológie ochrany tovaru RF 8,2 MHz RF 8,2 MHz

Výhody: cenovo najlacnejšie ako brány, tak samolepiace etikety, spoľahlivé, dlhá životnosť, minimum falošných poplachov, stredne široké priechody, tenké etikety vhodné do kníh
Nevýhody: samolepiaca etiketa nefunguje na alobale (napr. čokoláda, cigarety) ani na kove (konzervy, spreje, náradie), je možné odtieniť vodivými materiálmi (kov, tekutiny), obtiažna synchronizácia s inými EAS RF systémami iných výrobcov v blízkosti

Ako technicky funguje rádiofrekvenčná technológia ochrany tovaru RF 8,2 MHz

Systém EAS (Electronic Article Surveillance) na frekvencii 8,2 MHz je celosvetovo najbežnejšou rádiofrekvenčnou (RF) technológiou používanou na ochranu tovaru proti krádežiam v obchodoch. Technicky je tento systém založený na princípe elektromagnetickej rezonancie.

Hlavné komponenty systému
Systém sa obvykle skladá z troch základných častí:
Vysielacia anténa (TX - Transmitter): Obvykle jedna z antén (brán) umiestnených pri východe z obchodu.
Prijímacia anténa (RX - Receiver): Druhá anténa umiestnená oproti vysielaču (prípadne môže ísť o tzv. MONO systém, kde sú obe antény integrované do jednej).
Ochranný prvok (samolepiaca alebo pevná etiketa/tag): Pasívny prvok pripevnený na tovar, ktorý neobsahuje žiadnu batériu.

Čo je vo vnútri ochranného prvku?

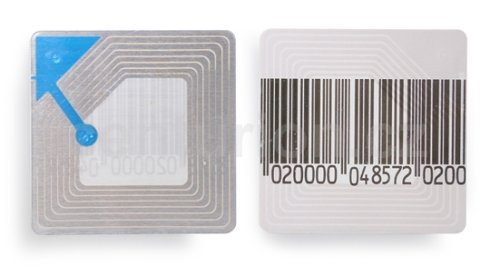

Srdcom celého systému je to, čo sa skrýva vo vnútri bezpečnostnej etikety alebo pevné plastové etikety / tagu. Ide o veľmi jednoduchý LC rezonančný obvod.
Tento obvod tvoria iba dve súčiastky:
Cievka (L): Obvykle tenký hliníkový pliešok stočený do špirály (u papierových etikiet) alebo drôtená cievka (u pevných etikiet/tagov). Slúži ako prijímacia a vysielacia anténka tagu.
Kondenzátor (C): Vytvorený prekrytím dvoch vrstiev vodivej fólie oddelených tenkým izolantom (dielektrikom).
Geometria cievky a kapacita kondenzátora sú z výroby presne spočítané a fyzicky naladené tak, aby tento obvod prirodzene rezonoval (kmitál) na frekvencii presne 8,2 MHz.

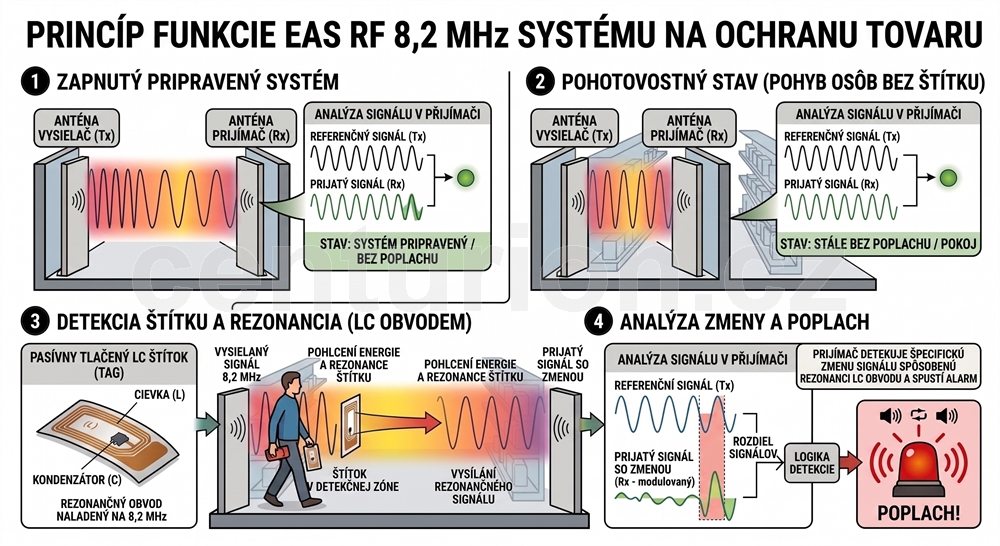

Technický princíp funkcie krok za krokom
1. Rozmietanie signálu (Sweeping) Vysielacia anténa (TX) neustále vysiela do priestoru rádiový signál. Nevysiela však staticky len na jednej frekvencii 8,2 MHz. Namiesto toho frekvenciu neustále veľmi rýchlo „rozmieta“ (sweepuje) v úzkom pásme okolo tejto hodnoty – najčastejšie od 7,4 MHz do 9,0 MHz. Robí to preto, že pri hromadnej výrobe etikiet dochádza k drobným odchýlkam a rezonančná frekvencia tagov nebýva vždy absolútne presná. Rozmietaním systém zaručí, že frekvenciu tagu s istotou „trafí“.
2. Vstup tagu do elektromagnetického poľa Keď zákazník prechádza medzi bránami s chráneným tovarom, tag sa dostane do elektromagnetického poľa vysielača. Kým vysielač generuje napr. 7,5 MHz alebo 8,9 MHz, tag nereaguje.
3. Elektromagnetická rezonancia V mikrosekunde, kedy frekvencia vysielača presne pretne hodnotu 8,2 MHz (alebo konkrétnu frekvenciu, na ktorú je tag naladený z výroby, treba trochu posunutých 8,1 MHz), stane sa zásadná vec: LC obvod v tagu sa rozkmitá. Začne rezonovať.
4. Detekcia (Zmena energie) Keď sa tag dostane do rezonancie, chová sa ako energetická záťaž. Na zlomok sekundy z okolitého elektromagnetického poľa „odsaje“ časť energie a následne ju vyžiari späť s miernym oneskorením (fázovým posunom). Prijímacia anténa (RX) neustále monitoruje silu a čistotu signálu prichádzajúceho z vysielača. Vo chvíli rezonancie zaznamená RX anténa špecifický, veľmi krátky pokles napätia (úbytok amplitúdy) sprevádzaný zmenou fázy na frekvencii 8,2 MHz.
5. Spustenie alarmu Elektronika v prijímači tento „dip“ (pokles) analyzuje pomocou mikroprocesora. Aby sa zabránilo falošným poplachom (napr. od mobilných telefónov alebo kovových konštrukcií), procesor overuje, či má anomálie správny tvar a opakuje sa v presných cykloch rozmietania. Pokiaľ parametre zodpovedajú profilu EAS tagu, prijímač zopne relé a spustí zvukový a svetelný poplach.

Ako funguje deaktivácia na pokladni?
Aby si zákazník mohol tovar odniesť bez spustenia poplachu, musí byť tag deaktivovaný alebo odstránený:
Pevné plastové etikety/tagy:Tie sa nedeaktivujú elektronicky. Pokladníčka je mechanicky sníma pomocou silného magnetu. Rezonančný obvod vo vnútri zostáva neporušený a tag sa znovu použije na iný tovar.
Papierové samolepiace etikety: Tie sa nedajú odstrániť, preto sa elektronicky „zabíjajú“. Deaktivátor zabudovaný v pokladničnom pulte funguje ako extrémne silný vysielač na frekvencii 8,2 MHz. Keď sa k nemu etiketa priblíži, silné pole v cievke etikety indukuje vysoké napätie. Toto napätie je tak silné, že doslova prepáli (prerazí) tenkú izolačnú vrstvu vo vnútri kondenzátora. Kondenzátor sa tým natrvalo skratuje. LC obvod prestane existovať, stratí schopnosť rezonovať a pre bezpečnostné brány sa stane neviditeľným.
